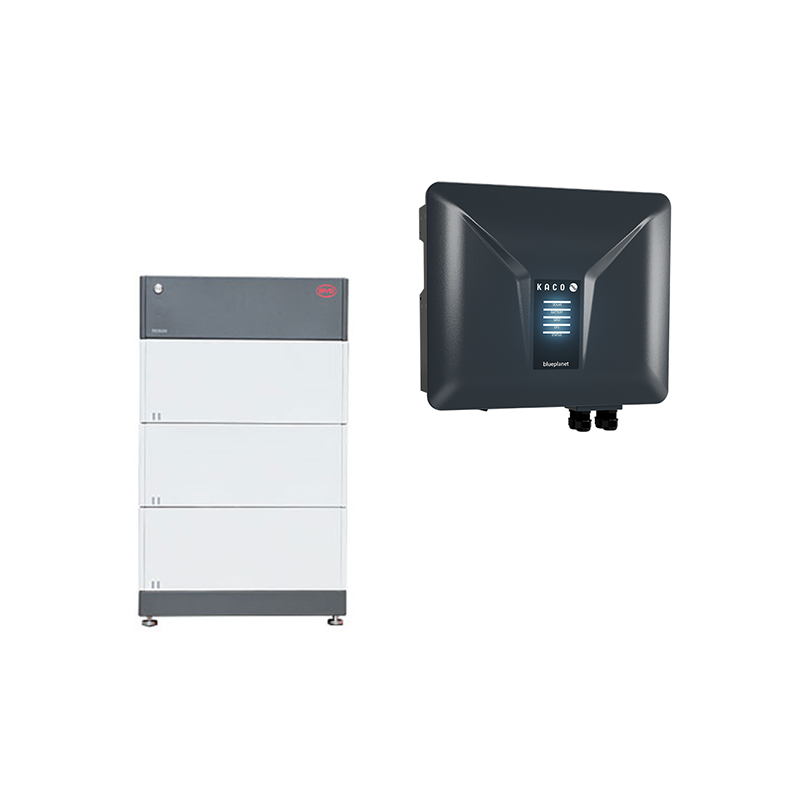

B-Box HVS 7.7 + blueplanet hybrid 12.0 NH3-M3

Der RJ45-Terminationsstecker für den im Lieferumfang enthaltenen Datenbus muss vor Ort abgeschlossen sein. Führen Sie dazu eine Drahtbrücke zwischen den Stiften 1 + 6 ein (von oben auf der flachen Seite des Steckers angesehen, mit den Pin-Kontaktflächen, der Kabeleinführung an der Unterseite, von links nach rechts) und crimpieren Sie ihn. Es ist kein tatsächlicher Widerstand erforderlich.

Die NH3-M3-Hybrid-Inverter-Serie von KACO ist in 3 Leistungsklassen von 8 bis 12 kW erhältlich. Wie bis zu 3 Systeme parallel betrieben werden können, können auch kleine kommerzielle Systeme zusätzlich zu Home-Anwendungen realisiert werden. Die 3 unabhängigen MPP-Trainer und der integrierte Backup-Verbindung mit einer Umschaltzeit <10ms erstellen flexible Anwendungsoptionen. Typ 2 Überspannungsschutz auf der DC-Seite und ein komplettes Sortiment an Kommunikationsschnittstellen lassen nichts zu wünschen übrig. Es kann sogar rein als Speicher- und Off-Grid-System verwendet werden. In Kombination mit der Hochspannungsleistung der HVM / HVS-Speichersysteme von BYD ist hier alles möglich.

Produktvorteile:

? 3 MPP-Tracker mit jeweils 16A-Eingangsstrom

? Backup-Verbindung mit <10ms-Schaltzeit

? Backup- und Stand-Alone-Operation ohne zusätzliche Aktivierung

? Lagerung im bewährten Stapelkonzept

? Kann unbegrenzt erweitert werden

Produktfunktionen System:

? AC Power: 12.0 kW

? Anzahl der MPPT: 3

? AC-Anschluss: 400V, 3-Phase

? Kommunikation: WIFI, LAN, RS485, kann

? Schnittstellen: 2 x do, 4 x di (fre via kaco Powador schützen)

? Schutzklasse: IP66

? Kühlung: Passiv

? Gewicht: 28,5 kg

? Abmessungen: 545 x 530 x 230 mm (W x h x d)

? Im Lieferumfang enthalten: Energiezähler SDM630 + 3 x Messtransformator

Produktmerkmale Speicher:

? Batteriekapazität (nutzbar): 7,68 kWh

? Nennspannung: 307,2 V

? Verlängerungszeitfenster: unbegrenzt

? Struktur pro Einheit: 2 bis 5 Batteriemodule

? Anzahl der Einheiten parallel: 3

? Zellchemie: LFP

? Com-Verbindungen: RJ45

? Bat-Verbindungen: MC4

? Schutzklasse: IP55

? Abmessungen: 995 x 298 mm (HXWXD)

? Gewicht: 129,0 kg

Fazit:

Diese Kombination hat die besten Voraussetzungen für flexible und zuverlässige Anwendungen.

Lieferumfang:

? 1 x KACO-BluePlanet Hybrid 8.0 inkl. CTS (Artikel 0154929)

? 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)

? 3 x BYD HVS-Speichermodul (Artikel 0131385)
