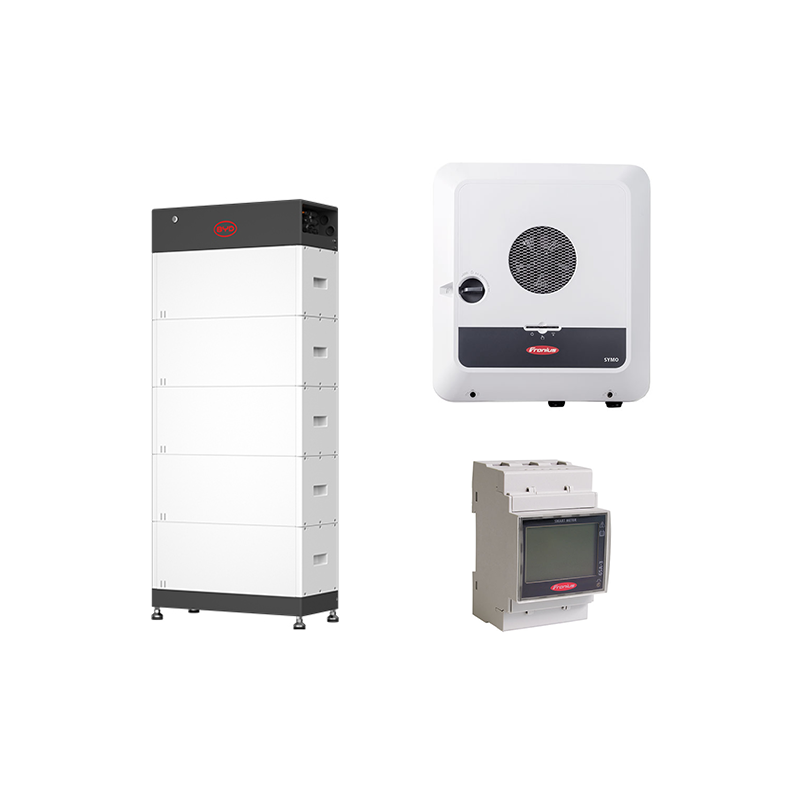

B-Box HVM+ 13.8 + Symo GEN24 12.0 SC Plus

De combinatie met componenten van de vorige HVM-serie is niet mogelijk.

De meegeleverde RJ45-beëindigingsconnector voor de databus vereist een assembly ter plaatse. Dit omvat het invoegen en krimpen van een draadbrug tussen pinnen 1 en 6 (bekeken van bovenaf op de platte zijde van de connector met de PIN-contactoppervlakken, kabelinvoer naar beneden gericht, pins oplopend van links naar rechts). Er is geen echte weerstand vereist

De SYMO GEN24 12.0C is de nieuwste toevoeging aan de Fronius Gen24-familie. Net als zijn kleinere broers en zussen is de SC verkrijgbaar als een volwaardig hybride of batterijgereed systeem. De "Plus" in de SC-aanduiding maakt het verschil. U beslist of en wanneer deze functie activeert met behulp van een activeringscode. De Smart PV-POINT-noodstroomaansluiting met een maximale uitgang van 3 kW is actief in elke configuratie en kan nu continu worden gebruikt met een kleine upgrade. Alle andere functies en interfaces blijven beproefd en getest. Deze versie wordt gecombineerd met het nieuwe HVM + -opslagsysteem van BYD. De automatische SOC-balanceringsoptimalisatie elimineert de behoefte aan handmatige aanpassingen aan het laadniveau tijdens de eerste installatie en uitbreiding. Het opnieuw ontworpen BCU-verbindingsbeheersysteem met connectoren op de stroom- en communicatieniveaus bespaart nog meer waardevolle installatietijd.

De Smart PV-POINT-noodstroomaansluiting met een maximale uitgang van 3 kW is actief in elke configuratie en kan nu continu worden gebruikt met een kleine upgrade.

Productvoordelen:

? Bewezen en krachtige hybride systeem

? Noodmacht via Fronius PV-punt, optioneel ook voor continu gebruik

? 3-fase back-upvermogen mogelijk met Fronius Back-upschakelaar + Controller

? Automatische SOC balancing tijdens de eerste installatie of opslaguitbreiding

? Opslagcapaciteit expandelijk expandelijk

Systeemproductspecificaties:

? AC POWER: 12.0 kW

? AC-aansluiting: 400V, 3-fase

? Aantal MPPTS: 2

? DC-ingangstroom: MPPT 1 - 28.0 A, MPPT 2 - 14.0 A

? Communicatie: WLAN, Ethernet, 2 x RS485

? Interfaces: 6 x di (fre), 6 x Do

? Beschermingsklasse: IP66

? Koeling: actief

? Afmetingen: 595 x 529 x 180 mm (H x W x D)

? Gewicht: 22,8 kg

Opslagproductspecificaties:

? Batterijcapaciteit (bruikbaar): 13.8 kWh

? Type opslag: Hoogspanning

? Nominale spanning: 256.0 v

? Expansietijdvenster: onbeperkt

? Aantal opslagmodules in één eenheid: 4 tot 8

? Aantal eenheden parallel: 3

? Celchemie: LFP

? COM-poorten: RJ45

? BAT-poorten: MC4

? Beschermingsklasse: IP55

? Afmetingen: 1467 x 610 x 282 mm (H x W x D)

? Gewicht: 221,6 kg

Leveringsomvang:

? 1 x Fronius SYMO GEN24 12.0 SC PLUS hybride omvormer (item 0156755)

? 1 x Fronius Smart Meter TS 65A-3 (item 0151650)

? 1 x byd b-box HV BCU + BASE (item 0161507)

? 5 x byd HVM + opslagmodule (item 0161505)
